GESIS® RAN

Les distributeurs de système permettent une installation électrique décentraliséeet proche de la charge . L'éventail des applications s'étend de la simple distribution d'énergie dans les bâtiments aux installations industrielles en passant par l'automatisation des bâtiments.

DES DISTRIBUTEURS DE SYSTÈMES INTELLIGENTS POUR DES BÂTIMENTS FLEXIBLES.

Wieland est votre partenaire expérimenté et fiable pour une installation électrique efficace, enfichable et décentralisée. Parmi nos distributeurs de systèmes, vous trouverez vous aussi la solution intelligente et rationnelle pour vos projets. De la distribution d'énergie et de signaux aux solutions complètes pour les locaux, en passant par les applications dans le domaine MSR, nous avons exactement ce qu'il vous faut.

Grace à nos solutions, le temps de planification et de réalisation est raccourci. La préfabrication et la préconfiguration permettent des processus de construction optimisés. Lors de la planification, nous prenons en considération bien entendu les besions spécifiques de votre projet.

DOMAINES D'APPLICATION DE NOS DISTRIBUTEURS DE SYSTÈMES

Pour atteindre les objectifs climatiques tout en économisant les ressources et les coûts, l'efficacité énergétique des bâtiments joue un rôle de plus en plus important dans les nouvelles constructions et les rénovations. De plus, la transformation en un bâtiment intelligent nécessite des systèmes et des produits flexibles et communicants. C'est là que l'installation électrique décentralisée a fait ses preuves : Nos répartiteurs de système offrent l'espace de montage nécessaire à l'installation enfichable - pour les applications les plus diverses dans les domaines d'utilisation les plus variés :

  • Bureaux
  • Bâtiment administratif
  • Boutiques de vente au détail
  • Aéroports
  • Écoles / établissements d'enseignement
  • Hôtels

Nos distributeurs de systèmes peuvent être utilisés partout où des exigences élevées et des environnements difficiles se rencontrent - ainsi, notre technique permèt également de résoudre les problemes liés à l'humidité.

QU'EST-CE QUI DISTINGUE UNE DISTRIBUTION CENTRALISÉE D'UNE DISTRIBUTION DÉCENTRALISÉE ?



DISTRIBUTION CENTRALISÉE - LA PRATIQUE COÛTEUSE

DISTRIBUTION DÉCENTRALISÉE - L'INSTALLATION INTELLIGENTE

SALLE TECHNIQUE

100%

environ  50%*

LONGUEURS DE CÂBLE

100%

30%*

LARGEUR DE LA PASSERELLE

100%

60%*

* Valeurs issues d'une longue expérience

Temps100
Temps+Matériel100
Charge d'incendie100
Temps54
Temps+Matériel68
Charge d'incendie33

Les répartiteurs de système Wieland, selon la norme CEI 61439, forment avec nos systèmes de connecteurs d'installation, selon la norme CEI 61535, ainsi que ses composants de système, le système nerveux d'un bâtiment pour l'installation électrique décentralisée. De la distribution décentralisée de l'énergie, des signaux et des données jusqu'aux distributeurs de systèmes pour les bâtiments intelligents : nous proposons la solution adéquate.

VOS AVANTAGES EN UN COUP D'ŒIL

Déroulement optimisé du projet

Calculable à coup sûr

Planification simple

 Structures claires
Equipement individuel

Montage des composants de votre choix


NOS DISTRIBUTEURS DE SYSTÈMES OFFRENT

APPLICATIONS D'UNE INSTALLATION DÉCENTRALISÉE

  • Approvisionnement des lieux de travail
  • Énergie et distribution de données
  • Commandes d'éclairage et de stores
  • Automatisation du bâtiment
  • Automatisation
  • et bien d'autres

PLANIFICATION

  • Petites unités, qui se planifient efficacement
  • Réduction à quelques variantes différentes par construction
  • Possibilité de personnalisation
  • Pas besoin de schémas de raccordement des différents conducteurs
  • Mise en avant d'une structure de lignes claire
  • Réduction de la longueur totale des lignes
  • Soutien de Wieland

INTERFACES ENTRE LES ENTREPRISES EXÉCUTANTES

  • Grâce à la possibilité d'enfichage, séparation simple du câblage, du montage et de la mise en service
  • Visibilité claire des limites de responsabilité
  • Possibilité d'une bonne coordination des entreprises
  • Simplicité du déroulement de la construction - du câblage à la mise en service
  • Possibilité d'analyse simple en cas d'erreur

INSTALLATION SÉCURISÉE

  • Haut degré de préfabrication industrielle
  • Intégration préalable et interfaces claires
  • Peu de travail de documentation
  • Temps de montage court
  • Pas d'erreur d'installation, grâce au codage du système de connexion par enfichage

EXPLOITATION

  • Changements faciles à intégrer
  • Aide à la localisation des erreurs grâce à l'enfichage
  • Dépannage grâce au remplacement rapide des unités fonctionnelles
  • Mise en place facile des extensions avec une bonne planification préalable

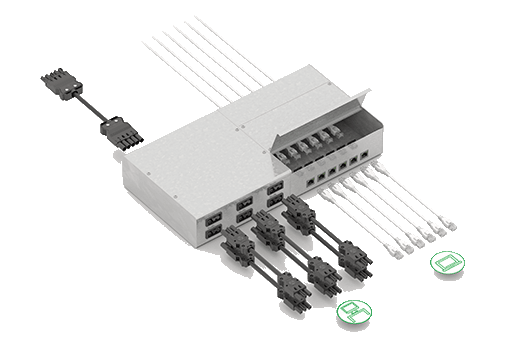

FLEXIBILITÉ GRÂCE AUX INTERFACES ENFICHABLES

 gesis® Classic Connectors
gesis® Connecteurs
 RST® Classic Connectors
 RST® Connecteurs
revos industrial connectors
revos industriels Connecteurs
Data connections
Connexions de données
Conventional introductions
Introductions traditionnelles
Autres

POSSIBILITÉS DE MONTAGE

Floor mounting
Montage au sol
Ceiling mounting
Montage au plafond
Wall mounting
Montage mural

CONFECTION POUR LES ENCASTREMENTS

DE LA PLACE POUR CHAQUE ÉLECTRONIQUE

Nous montons toute l'électronique dans les distributeurs !

  • Appareils de contrôle et d'automatisation fournis par des tiers
  • Alimentations et protections contre les surtensions Wieland
  • Borniers pour le câblage
  • MCB/RCB
  • solutions personnalisées

INSTALLATION DES APPAREILS

Ici, toutes les possibilités sont ouvertes, la réalisation dépend des composants utilisés.

  • Possible sur des rails porteurs de différents profils (H, G, C) à fleur de sol ou surélevés
  • Montage direct sur le fond du collecteur
  • Montage sur tôles de support rivetées ou vissées

CHARGE THERMIQUE

Des ouvertures d'aération peuvent s'avérer nécessaires lors de l'installation d'appareils présentant une puissance dissipée et un dégagement de chaleur accrus.

ACCESSIBILITÉ DES APPAREILS

Pour la mise en service, l'utilisation ou la recherche d'erreurs, les éléments encastrés doivent être accessibles.

  • Ouverture du couvercle
  • Traversant le couvercle
  • Continu et recouvert d'un rabat
  • Plombable

APERÇU : GAMME DE PRODUITS DE DISTRIBUTEURS DE SYSTÈMES

Nous proposons nos distributeurs de systèmes robustes en différentes versions. Bien entendu, nous nous ferons un plaisir de vous conseiller à tout moment afin de vous aider à choisir la variante la mieux adaptée à vos besoins :

Distributeur de système MSR

Ce répartiteur accueille tous les composants de la technique MSR qui sont nécessaires pour une zone d'étage. Pour ce faire, nous travaillons en étroite collaboration avec les entrepreneurs de DRS d'un projet de construction.

Distributeur de système RAU

Celui-ci couvre des surfaces définies avec des E/S pour l'automatisation de l'éclairage, des stores et de la température ambiante. Toutes les E/S d'une unité spatiale sont alors enregistrées et peuvent être complétées, par exemple, par des blocs d'alimentation.

Distributeur de système CPO

Les Consolidation Points offrent le point de distribution décentralisé permettant de passer d'une installation fixe à une installation enfichable. Les Consolidation Points existent sous forme de distributeurs d'énergie pure ou de distributeurs de données pures, mais aussi sous forme combinée. Si nécessaire, il enregistre également MCB/RCB.

Distributeur de système RVG

Flexibilité dans tous les domaines.Avec nos boîtiers vides, nous vous offrons un maximum de possibilités pour vos installations. Vous choisissez le boîtier qui vous convient dans notre programme standard et vous le complétez avec des plaques à brides pour correspondre à vos interfaces requises.

Distributeur de système SPZ

Le distributeur est particulièrement adapté lorsque son environnement peut devenir un peu humide. Si le boîtier en plastique provient d'un programme de livraison standard, tous les composants nécessaires peuvent être installés.

Distributeur de système WIV

This distributor can be used, for example, to quickly electrify exhibition stands and ensure safe, reliable power distribution. Thanks to our gesis® and RST® installation connector systems, the power distributor can be installed according to the plug&play principle.

Distributeur de système INS

Cette variante du distributeur de système est surtout utilisée dans le domaine de la rénovation/construction d'écoles. La colonne d'installation est le lien entre l'installation électrique et vos exigences en matière d'automatisation moderne des espaces.


Vous trouverez de plus amples informations sur les différentes variantes dans les pages produits suivantes.

DÉCOUVREZ LES DIFFÉRENTS COMPOSANTS & MATÉRIAUX

Matériau du boîtier

Tôle d'acier galvanisée
Plastique
Aluminium moulé sous pression
Tôle d'acier revêtue par poudre

COUVERCLES + OUVERTURES

Deckelsicherung mit Kette - Systemverteiler
Sécurité du couvercle avec chaîne
Sécurité du couvercle avec chaîne + mousqueton
Couvercle en tôle d'acier avec prise de terre
Couvercle en tôle d'acier ou revêtu
couvercle transparent en verre acrylique
Ouvertures d'aération
Couvercle à charnière (accès protégé)
Découpes (accès direct)

Fermetures + fixations

fermeture rapide à 90
Vissé
Découpage/marquage
Trou dans la tôle de fond
Surélevé
Trou de serrure
Trou oblong (pour la fixation du chemin de câbles)

SMART SERVICES + PRESTATIONS DE SERVICE

1. AIDE À LA PLANIFICATION

De la conception à l'appel d'offres - nos collaborateurs expérimentés accompagnent également votre projet sur place

  • Planification du dimensionnement
  • Conception et définition des interfaces électriques
  • Planification de l'installation
  • Planification de la fixation
2. APPELS D'OFFRES

Si nécessaire, nous élaborons les textes d'appel d'offres nécessaires en collaboration avec nos clients.

  • Pour les appels d'offres publics formulés de façon neutre
  • Sous forme de texte (.txt ou .docx)
  • Dans GAEB
  • Sur demande, également dans d'autres formats
3. DOCUMENTS D'EXÉCUTION

Les documents nécessaires pour les distributeurs sont mis à disposition sous forme numérique - ou sous une autre forme si le client le souhaite. Cela permet à nos clients d'économiser beaucoup de travail dans les détails.

  • Plans de montage mécanique
  • Schémas de câblage électrique
  • Listes de pièces
4. COMPOSANTS ENCASTRÉS

Les composants fonctionnels tels que les dispositifs de commutation de protection, les dispositifs d'automatisation et les blocs d'alimentation doivent être installés dans le tableau de distribution.

  • Beaucoup de nos clients, surtout dans le domaine de l'automatisation des bâtiments, fabriquent leur électronique chez
  • Wieland complète les répartiteurs avec des composants actifs et passifs pour former des unités fonctionnelles
5. PRÉPARATION DES LIVRAISONS

Afin de respecter le déroulement des travaux, nous pouvons préparer les distributeurs avec d'autres composants et les livrer sur le chantier dans les délais impartis.

  • Pour les unités prédéfinies, par exemple Étages
  • Distributeurs de système, y compris les lignes externes, les connecteurs, etc.
  • Appareils de terrain externes confectionnés (servomoteurs de vannes, contrôleurs de point de rosée...)
6. MARQUAGE CE, CALCULS, NORMES, ESSAIS SUR PIÈCES

Les distributeurs de systèmes sont fabriqués et contrôlés pièce par pièce conformément aux normes et directives en vigueur.

  • Contrôle des pièces
  • Marquage CE sur demande du client
  • Considération CEM
  • Considération du type de protection IP
7. ÉTIQUETAGE + MARQUAGE

L'étiquetage des entrées/sorties et l'apposition d'étiquettes ou de numéros d'identification sont essentiels pour la création et le fonctionnement des installations.

  • Inscription personnalisée
  • Appliquer par exemple les identifiants d'appareils intégrés ou prédéfinis
  • Application de l'AKS
  • Création de codes-barres ou de codes QR

NOS EXPERTS

FLEXIBILITÉ DANS LA RÉPARTITION

"Grâce à nos systèmes de distribution intelligents, il est possible de reaffecter des pièces individuelles ou des étages entiers de bureaux, même après coup !"

ROBERT GERHÄUSER
DIRECTEUR DES VENTES ALLEMAGNE BUILDING INSTALLATION

DISTRIBUTEUR DE SYSTÈME WIELAND- LA BOÎTE NOIRE POUR VOTRE APPLICATION

"Les distributeurs de système Wieland soutiennent un Smart Building jusqu'au niveau de l'installation. Ils assurent une gestion décentralisée simple des systèmes d'automatisation nécessaires à l'amélioration de l'efficacité énergétique et contribuent à ce que l'installation électrique mérite elle aussi le qualificatif de Smart Building Ready".

TOBIAS HENNEMANN
CHEF DE PRODUIT BUILDING SOLUTIONS

FAQ

Quels sont les avantages de l'installation décentralisée ?
  • L'installation décentralisée permet une mise en service rapide grâce à une conception simple et des temps d'installation courts.
  • Les changements d'équipement sont flexibles, grâce à des structures simples et pérennes.
  • Plus de surface utile nette, grâce à des locaux techniques plus petits. Grâce à la décentralisation, l'électronique d'automatisation n'est pas placée dans la distribution principale.
  • Alimentation en courant triphasé jusqu'à proximité du consommateur, ce qui permet d'augmenter l'efficacité énergétique.
  • Les appareils d'automatisation des locaux se trouvent dans la pièce concernée, les éléments de sécurité (FI, LS) directement sur place.
Qu'est-ce qu'un distributeur de système ?

Un tableau de distribution de système est un ensemble d'appareils de commutation selon la norme CEI 61439. Les distributeurs de système Wieland accueillent tous les composants nécessaires à l'installation électrique et à l'automatisation des bâtiments en fonction du projet. Les répartiteurs du système peuvent être considérés comme une boîte noire qui fournit les interfaces appropriées au niveau du terrain et de la gestion.

À quoi dois-je faire attention lors de l'installation ?
  • Contrairement à l'installation conventionnelle, vous pouvez d'abord poser les câbles et installer le distributeur de système à une date ultérieure.
  • Grâce au boîtier robuste en tôle d'acier, les appareils électroniques encastrés sensibles sont protégés même milieu difficile.
  • Les répartiteurs peuvent être montés sur les murs, les plafonds et les sols. Pour un montage facile, la fixation se fait au moyen de trous de serrure placés dans des languettes.
  • L'installation est rapide, simple et sûre grâce à l'enfichage.
  • Les erreurs de branchement sont évitées grâce au codage des systèmes de connecteurs d'installation.
Les distributeurs de systèmes ont-ils un marquage CE ?

Nos distributeurs de systèmes sont certifiés CE.

Ce marquage CE peut-il devenir caduc ?

L'ouverture du répartiteur de système n'annule pas le marquage CE. Toutefois, si vous apportez des modifications au répartiteur, par exemple au niveau de la section des conducteurs, la certification n'est plus valable.

Quels sont les contrôles auxquels sont soumis les distributeurs de systèmes ?

Les distributeurs de système sont soumis à un essai de type qui comprend la CEM, la température, l'IP, l'essai IK et l'essai de corrosion. En outre, un contrôle unitaire est effectué, qui consiste en un contrôle visuel, un contrôle de court-circuit et d'inversion de polarité et un contrôle de continuité.

Un test de fonctionnement peut être effectué à la demande du client.

Comment s'effectuent la mise en service, l'entretien et les réparations ?
  • Si vous le souhaitez, les répartiteurs arrivent sur le chantier déjà paramétrés et peuvent être directement mis en service sans autre intervention sur place.
  • Le contrôle du fonctionnement est effectué par des fiches de contrôle.
  • Grâce à l'enfichabilité de nos répartiteurs de système, les différents composants sont facilement interchangeables.
Les distributeurs de systèmes sont-ils viables dans le futur ?

Grâce à notre installation électrique enfichable avec le système de connecteurs d'installation gesis®, les distributeurs du système peuvent être remplacés facilement et rapidement. L'infrastructure existante est utilisée à cet effet.

De l'idée au projet (7 étapes)

1. IDÉE
La conception de bâtiments orientés vers l'avenir requiert des solutions innovantes. Une installation décentralisée et éventuellement enfichable vous offre une grande flexibilité et doit être prise en considération.
2. CONCEPTION
Pour la présentation aux maîtres d'ouvrage ou aux décideurs, nous vous établissons un concept.

Contact technique
Tel. +49 951 9324-996  / E-Mail: building@wieland-electric.com
Contact avec votre interlocuteur local compétent via notre centrale
Tel. +49 951 9324-0  / E-Mail: info@wieland-electric.com

3. CONCRÉTISATION
Vous en êtes déjà à l'étape de l'avant-projet/du projet : nous vous soutenons dans la réalisation de votre planification concrète jusqu'à l'estimation des coûts et, finalement, l'appel d'offres.

4. APPEL D'OFFRES ET OFFRES
Dès que l'appel d'offres se trouve sur le marché, les entreprises exécutantes reçoivent les offres de notre part - et peuvent postuler pour l'exécution.

5. COMMANDE
L'entreprise exécutante confirme par sa signature sur les plans de distribution l'exactitude de l'exécution prévue. La fabrication des distributeurs est lancée.

6. LIVRAISON
Les distributeurs contrôlés à l'unité, éventuellement avec des préparations de commandes supplémentaires, sont livrés comme convenu à l'adresse souhaitée.

7. SERVICE SUPPLÉMENTAIRE
Si d'autres aspects devaient se présenter, notre équipe sur place et à Bamberg se tient à tout moment àvotre disposition.


 Déroulement pour vous en tant que planificateur

Que signifie pour vous une installation de bâtiment avec nos produits ?

1. RÉFÉRENCE DE BASE
Il convient tout d'abord de clarifier quelques questions fondamentales.

  • Quelles fonctions doivent être intégrées ?
  • Quelle électronique sera utilisée ?
  • Quels sont les éléments de l'espace qui sont commandées ?
  • Quel est l'espace de construction disponible ou nécessaire ?
  • L'installation est-elle enfichable ?

2. RENDEZ-VOUS POUR UN CONSEIL
Contactez-nous et convenez d'un rendez-vous avec nous. Les détails nécessaires pourront être clarifiés à cette occasion. Les objectifs du rendez-vous sont entre autres la spécification du distributeur de système, la définition du texte d'appel d'offres et une estimation des coûts.

Mais nous parlerons aussi des points suivants :

  • Définition de l'électronique et des éléments intégrés
  • Définition du type de connexion
  • Planification de la taille du distributeur et du matériel
  • Optimisation des variantes de distributeur et des structures de quantités
  • Détermination des accessoires tels que les connecteurs ou les câbles confectionnés

3. DÉCRYPTAGE
Vous déclarez les distributeurs et les accessoires.

  • Vous recevez de notre part une estimation des coûts
  • Nous établissons les textes d'appel d'offres - de manière neutre si nécessaire
  • Nous traitons les demandes des installateurs

4.EXÉCUTION
L'entreprise chargée de l'exécution commande les composants nécessaires.

  • Nomination du chef de projet Wieland
  • Création du plan de montage et de l'EPLAN
  • Validation finale des distributeurs par la signature de l'entreprise exécutante
  • Fabrication et contrôle unitaire des distributeurs de systèmes conformément aux normes et directives en vigueur
  • Transmission des documents et des plans à l'entreprise exécutante
Déroulement pour vous en tant qu'exécutant

Qu'est-ce qui change dans l'installation et le déroulement ?

1.DESCRIPTION
Vous établissez le calcul des coûts.

  • Demande d'une offre à Wieland conformément à l'appel d'offres
  • Besoin éventuel de spécifications plus précises
  • établissement d'une offre nette dans le cas d'une solution personnalisée pour le client

2.DISTRIBUTION FINALE
Après avoir passé la commande, vous commandez les distributeurs.

  • Nomination du chef de projet Wieland
  • Définition de la structure et du câblage - en concertation
  • Recherche d'optimisations sur la base des conditions réelles
  • Discussion sur la livraison et la logistique
  • Réalisation des plans par Wieland Electric
  • Validation de la fabrication par le donneur d'ordre
  • Éventuellement, échantillonnage

3. FABRICATION CHEZ WIELAND
Les distributeurs sont fabriqués chez Wieland conformément aux accords passés.

  • Traitement et, le cas échéant, revêtement de la tôle (plastique)
  • Installation et câblage de l'électronique et d'autres appareils, étiquetage des répartiteurs
  • Contrôle unitaire des distributeurs

4.LIVRAISON
Les distributeurs sont livrés comme convenu à l'adresse souhaitée.

  • Livraison préparée des distributeurs avec d'autres composants
  • Livraison dans les délais par transporteur à l'adresse souhaitée
Quels services comprennent les distributeurs de systèmes ?

Le logiciel et le matériel sont paramétrés selon les spécifications du client. En outre, l'étiquetage et la préparation des commandes sont effectués. Les produits éventuels de systèmes tiers peuvent être intégrés. De plus, nous vous conseillons volontiers sur le concept global de l'installation électrique décentralisée.

Est-ce que je reçois également les textes d'appel d'offres de Wieland ?

Oui, les textes des appels d'offres sont conçus conformément aux accords communs.

VOUS RECEVEZ DE NOUS :

  • Textes d'appel d'offres en lien direct avec Wieland Electric
  • Textes d'appel d'offres neutralisés
  • Appels d'offres dans les formats correspondants Word et GAEB, autres formats sur demande
Quels sont les domaines d'application possibles ?

Nos distributeurs de système existent dans les versions les plus diverses, ce qui nous permet de couvrir les applications en intérieur (IP2x) et en extérieur (IP6x).

Quelle est la nature du boîtier ?

En standard, nos distributeurs de système sont fabriqués en tôle d'acier de 1 mm. Pour le couvercle, vous avez le choix entre la tôle d'acier et le verre acrylique. D'autres matériaux et revêtements pour le boîtier et le couvercle sont disponibles sur demande.

La taille du boîtier peut être adaptée individuellement à vos exigences. En même temps, nous profitons des avantages de la standardisation.

Puis-je déterminer la couleur du distributeur ?

Oui, les distributeurs du système Wieland peuvent être colorés selon vos souhaits.

TÉLÉCHARGEMENTS

DISTRIBUTION BOXES - Brochure

0702.1 | 9 MB

EXHIBITION DISTRIBUTORS gesis® WIV - Brochure

0705.1 | 4 MB

Installation Column – Customized Solutions – Brochure

0404.1 | 3 MB

CONTACT

Vous avez besoin d'informations complémentaires sur le produit ?
Veuillez contacter nos experts.

ENVOYER LA DEMANDE
Service de rappel

Ne restez pas en attente.
Nos experts vous appelleront.

  1. Remplir le formulaire
  2. Préciser l'heure souhaitée
  3. Répondre à l'appel de nos experts
organiser l'appel
Suisse - Français
Secteurs
BackSecteursTous secteursTechnologie du bâtimentTechnologie de l'éclairageConstruction de machinesÈnergie éolienneHorticultureE-MOBILITÉ
Produits
BackProduitsInstallation électriqueTechnologie de connexionTechnologie de sécuritéCommunication industrielleÉlectronique + Interface
Support
BackSupportServiceLogiciels et appsPortail d'informationFormationTéléchargements
Société
BackSociétéÀ propos de nousRéférencesPartenairesNews
