COLONNE D'INSTALLATION

Installation et automatisation de l'espace logée de manière attrayante.

POINT D'ACCÈS CENTRAL POUR TOUTES LES FONCTIONS DE L'ESPACE

Il est important d'évoluer avec son temps. Cela vaut en particulier pour la digitalisation du secteur de l'éducation. La colonne d'installation gesis® est le lien pour l'installation électrique et la solution à tous vos besoins d'automatisation des salles de classe modernes.

À l'avenir, toutes les fonctions digitales seront réalisées par salle ou classe, avec une seule colonne comme point d'accès. La colonne offre l'espace nécessaire à l'installation de dispositifs d'automatisation allant de la simple commande d'éclairage et de stores à la régulation efficace de la température ambiante, en passant par la mesure de la qualité de l'air et du CO2. La nature décentralisée permet d'économiser de l'espace et des efforts d'installation. En combinaison avec notre installation pluggable, une installation rapide et sans erreur est créée.
Faites confiance au système gesis® du leader mondial du marché des installations électriques enfichables.

Panneau de distribution: logement des dispositifs de distribution décentralisée et d'automatisation des espaces.


Dispositifs :
Découpes pour les installations sur site, par exemple un haut-parleur et/ou une horloge.

Local d'installation pour, par exemple, des dispositifs d'automatisation tels que gesis® FLEX, les composants de réseau ou autre.

Connexions avec les médias :
(par exemple, interrupteurs, prises de courant, multimédia)

Compartiment fixe pour la façade et le téléphone : permet de loger par exemple des interphones encastrés, des systèmes d'alarme, des téléphones ou autres.

FONCTIONS DE LA COLONNE D'INSTALLATION

Éclairage

L'éclairage peut être commandé par le dispositif d'automatisation situé dans la colonne et les unités de commande montées à l'avant. Avec les composants du système gesis®, l'ensemble du système d'éclairage peut être câblé rapidement et facilement.

INTERRUPTEURS, PRISES DE COURANT

Tant les prises de la colonne que le câblage de l'infrastructure, comme le canal de pontage ou les divers éléments de commutation dans la pièce, sont intégrés de manière sûre et centralisée via la colonne.

MULTIMEDIA

Une connexion internet rapide et stable est réalisée au moyen de solutions de conversion de la fibre optique au cuivre ou de commutateurs. D'autres connexions multimédia peuvent également être intégrées, par exemple SAT-TV, USB, HDMI.

STORES

La protection contre le soleil peut être commandée via le panneau de commande sur la colonne, ou automatisée avec l'automatisation intelligente des espaces.

CHAUFFAGE, VENTILATION, CLIMATISATION

Climat ambiant économe en énergie sur simple pression d'un bouton - adapté aux besoins individuels. Tous les dispositifs de commande et d'automatisation nécessaires peuvent être intégrés dans la colonne d'installation.

SYSTÈMES D'ALARME

Les systèmes d'alarme intégrés peuvent aider à évaluer correctement les situations d'urgence, ce qui permet de sauver et de protéger des vies.

APPLICATIONS

AVANTAGES DE LA COLONNE D'INSTALLATION

  • Gain de temps : Livraison coordonnée des corps de colonne et des panneaux de distribution à l'étape de construction appropriée. Grâce au haut degré de préfabrication et à l'installation enfichable, les travaux préparatoires, tels que le tirage des câbles, peuvent être effectués à l'avance et la colonne d'installation est connectée par plug&play.
  • Flexible: La conception permet la personnalisation.
  • Décentralisation : En tant que point d'accès central dans la salle de classe, seule la colonne d'installation est équipée en technique du bâtiment. La distribution décentralisée se fait dans la colonne d'installation, ce qui permet de gagner du temps et de l'argent.
  • Qualité : Le corps de la colonne d'installation est fabriqué en qualité de charpentier. Les panneaux de distribution sont produits et testés conformément aux normes industrielles.
  • À l'épreuve du temps : Grâce au grand espace d'installation et au panneau de distribution qui peut accueillir jusqu'à 126 DU selon la variante, l'espace d'installation est suffisant pour les adaptations et les extensions futures.
  • Sécurité : Grâce aux différents niveaux d'utilisateur et à la protection tactile intégrée, la colonne d'installation offre une protection contre les manipulations et les chocs électriques.

La solution idéale pour les bâtiments publics

" La colonne d'installation est un distributeur visuellement attrayant qui offre suffisamment d'espace pour accueillir les installations techniques actuelles et futures."

TOBIAS HENNEMANN,
CHEF DE PRODUIT

SOLUTIONS POUR LE BÂTIMENT

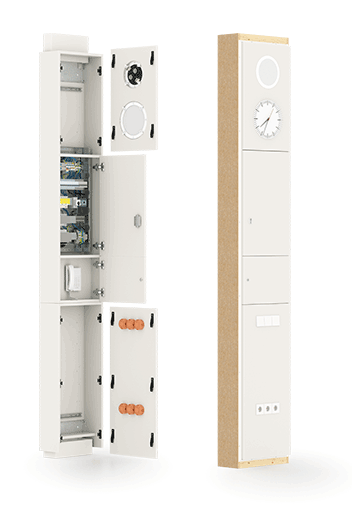

COLONNE D'INSTALLATION GESIS® BASIC

La colonne d'installation Basic offre un espace suffisant pour une installation électrique décentralisée et constitue le point d'accès à toutes les fonctions de la pièce. Il est disponible à la fois pour un montage encastré et un montage en surface.

La colonne d'installation peut être complètement intégrée dans l'installation électrique enfichable par le biais d'une plaque à bride sur le panneau de distribution !

Mise en place de la colonne d'installation gesis® Basic
Montage en surface

Caractéristiques du montage en surface :

  • Aucune mesure de construction nécessaire pour le montage de la colonne d'installation
  • Paroi arrière en bois
  • Fixation à travers la paroi arrière de la colonne
  • Compensation de la hauteur de la pièce avec base réglable et élément de connexion au plafond.
  • Base réglable par paliers avec réglage fin pour un montage exacte à la verticale
Montage affleurant

Caractéristiques de l'encastrement :

  • Pour la variante encastrée, une distinction est faite entre l'encastrement partiel et l'encastrement total.
  • Possibilité d'encastrement partiel (min. 105 mm d'encastrement) ou d'encastrement (195 mm d'encastrement)
  • Boîte d'installation appropriée disponible dans la gamme de produits
  • Entrée de câble par le bas et le haut
  • Couvercle de nettoyage pour une diagonale correcte
  • Indépendant de la hauteur de la pièce
  • Montage de la colonne sur le mur latéral ou arrière dans le boîtier d'installation

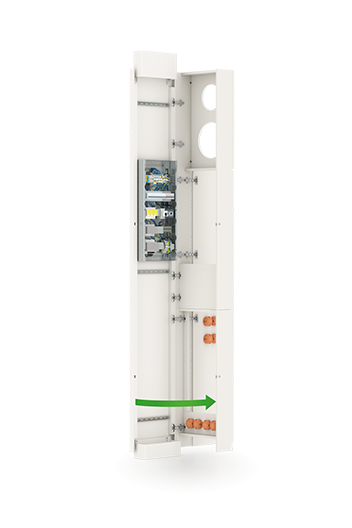

COLONNE D'INSTALLATION GESIS® CONFORT

La colonne d'installation Comfort offre plusieurs extensions. Ainsi, le corps pivotant contribue à un montage plus simple et plus rapide - le sens de pivotement peut être choisi. Grâce à des éléments de porte qui s'ouvrent facilement avec la fonction Push-to-Open ou à des fraisages personnalisés, les interrupteurs, les prises de courant et les raccords de fluides sont facilement accessibles.

Les prises internes sont protégées par une autorisation d'accès.
La colonne offre en outre de la place pour un panneau de distribution de 5 à 7 rangées, qui est monté avec un couvercle.

La colonne d'installation peut être complètement intégrée dans l'installation électrique enfichable par le biais d'une plaque à bride sur le panneau de distribution !

Mise en place de la colonne d'installation gesis® Comfort
Montage en surface

Caractéristiques du montage en surface :

  • Aucune mesure de construction nécessaire pour le montage de la colonne
  • Fixation à travers la paroi arrière de la colonne
  • Compensation de plafond réglable en continu
  • Base réglable par paliers avec réglage fin pour un montage exact à la verticale
  • Paroi arrière en tôle d'acier galvanisée et recouverte d'un revêtement en poudre

TROUVER LA COLONNE APPROPRIÉE POUR
VOTRE APPLICATION !

FAITES UN TEST MAINTENANT !

COMPARAISON : BASIC ET CONFORT



BASIC ENCASTRÉ

BASIC MONTAGE EN SURFACE

CONFORT

Type d'installation

Montage en surface
Montage encastré (entièrement ou partiellement encastré)
Concept d'exploitation

Éléments placés à l'avant et dans le compartiment du téléphone accessible auxUtilisateurUtilisateurUtilisateur
Ouvrir les portes, par exemple pour accéder au fonctionnement des dispositifs de protection et de commutation.Personne instruite (concierge)Personne instruite (concierge)Personne instruite (concierge)
Ouvrir les portes et retirer les couvercles, par exemple pour accéder aux dispositifs de protection/de commutation et aux niveaux de l'installation.SpécialisteSpécialisteSpécialiste
Faites pivoter toute la colonne vers le haut et ouvrez le niveau d'installation.Spécialiste
Équipement

Dimensions (L x P x H)450 x 215 x 2580 - 3460* mm
3 hauteurs de colonne combinables
Variable de hauteur
Compensation de la hauteur de la pièceIntégréIntégré
Panneau de distribution avec 18 unités par rangée, max. 5 rangées pour les dispositifs de protection/de commutation actifs5 rangs5 rangs5 à 7 rangs
Panneau de distribution avec plaque à bride pour une installation enfichable
Porte verrouillable en option dans la partie inférieure, par exemple pour les connexions média, les prises supplémentaires, etc.
Couleurs standard : blanc perlé ou blanc mat
Décor personnalisable

*  Hauteur de 2580 à 3460 mm selon la variante

L'AUTOMATISATION DES ESPACES AVEC L'INSTALLATION PLUG & PLAY DE GESIS®.

Les nouveaux concepts énergétiques pour les bâtiments publics sont très demandés. Si l'on veut que l'immobilier éducatif numérique et énergétiquement efficace devienne une réalité, il faut poser les jalons dès maintenant.

Les législateurs et les développeurs exigent à juste titre que les planificateurs et les exploitants de nouveaux bâtiments et les mesures de rénovation augmentent sensiblement l'efficacité énergétique des bâtiments, ce qui a pour effet d'atteindre les objectifs climatiques et d'économiser en même temps des coûts et des ressources.La transition vers des bâtiments intelligents nécessite des systèmes et des produits flexibles et capables de communiquer. Les bâtiments publics en particulier, tels que les écoles, les hôpitaux ou les bâtiments administratifs, doivent être régulièrement rénovés et mis à jour sur le plan technologique.

Les délais courts et les calendriers d'exécution serrés sont souvent un problème pour les installateurs électriques sur le chantier.

Avec notre colonne d'installation gesis®, les propriétaires et les exploitants de bâtiments peuvent compter sur une installation et une automatisation des locaux bien préparées, rapides, sûres, documentées et, surtout, sans erreur, selon le principe du plug & play - faciles à manipuler et à entretenir, et flexibles pour s'adapter aux changements futurs du bâtiment.

composants de Gesis®

Connecteur
Ensemble de câbles
Options de distribution

DE L' IDÉE AU PROJET.

Qu'est-ce qu'une installation de bâtiment utilisant nos produits signifie pour vous en tant que planificateur ? Qu'est-ce qui va changer dans l'installation et dans le processus pour vous en tant que entrepreneur ?

1.Idée

Des solutions innovantes sont nécessaires pour la planification et la digitalisation des bâtiments ! DECENTRAL et PLUGGABLE sont les mots clés. Nous serons heureux de créer pour vous un concept pour une présentation aux propriétaires de bâtiments ou aux décideurs.

EN TANT QUE PLANIFICATEUR, VOUS PRÊTEZ ATTENTION AUX CONSIDÉRATIONS DE BASE SUIVANTES :

  • Quelles fonctions doivent être intégrées ?
  • Quels appareils électroniques seront utilisés ?
  • Quelles unités de la pièce seront contrôlées ?
  • Quel espace de construction est disponible ou sera nécessaire ?
  • L'installation du site sera-t-elle enfichable ?
2. Contactez nous !

Nous serons heureux de vous conseiller et de travailler avec vous depuis la phase de conception jusqu'à l'appel d'offres, en passant par la planification concrète et le calcul des coûts.

L'OBJECTIF EST DE SPÉCIFIER ET DE DÉFINIR LA COLONNE D'INSTALLATION :

  • Définir l'électronique et les montages
  • Taille du distributeur/matériel
  • Optimiser les quantités
  • Le cas échéant, déterminer les accessoires tels que les connecteurs ou les câbles confectionnés
3. Appel d'offres et adjudication

Nous vous soutiendrons dans toutes les questions relatives à l'appel d'offres.

EN TANT QUE PLANIFICATEUR

  • Vous recevez une estimation des coûts de notre part
  • Nous rédigeons ensemble les textes de l'appel d'offres (y compris de manière neutre).
  • Vous lancez un appel d'offres pour la colonne d'installation et les accessoires
  • Nous traitons les demandes des installateurs

EN TANT QUE CONTRACTANT

  • Vous recevrez les documents d'appel d'offres de la part du planificateur.
  • Une offre est demandée à Wieland Electric conformément à l'appel d'offres.
  • Des spécifications plus précises peuvent être nécessaires sur la base de l'appel d'offres.
  • Comme les colonnes d'installation sont personnalisées, une offre nette est produite
  • Vous produisez le calcul des coûts
4. Execution + commande

Nous livrons la colonne d'installation dans les délais et préparée avec d'autres composants à l'adresse souhaitée.

EN TANT QUE PLANIFICATEUR

L'entrepreneur commande les composants nécessaires :

  • Nomination du chef de projet Wieland
  • Le plan d'implantation et l'EPLAN sont créés
  • Approbation finale par la signature de l'entrepreneur
  • Les colonnes d'installation sont fabriquées et testées individuellement conformément aux normes et directives en vigueur.
  • Remise des documents et des plans à l'entrepreneur

EN TANT QUE CONTRACTANT

Après l'attribution du marché, vous commandez les colonnes d'installation :

  • Nomination du chef de projet Wieland
  • La disposition et le câblage sont convenus, et les optimisations sont ciblées en fonction des conditions réelles.
  • La livraison et la logistique sont abordées
  • Les dessins sont réalisés par Wieland Electric.
  • Le client donne son feu vert pour la production, l'échantillonnage le cas échéant.
  • Production par Wieland Electric conforme aux accords
5. Service supplémentaire

En cas de problème, notre équipe sur place et à Bamberg sera là pour vous aider dès que vous en aurez besoin.

Support technique :
Téléphone: +49 951 9324-996
building@wieland-electric.com

Interlocuteur sur place via notre siège social :
Téléphone: +49 951 9324-0
info@wieland-electric.com



TÉLÉCHARGEMENTS

gesis® ELECTRONIC - Catalogue

0700.2 | 6 MB

gesis® Indoor - Catalog

0670.1 | 32 MB

HELLO BUILDING - FR

0431.2 | 9 MB

Installation Column – Customized Solutions – Brochure

0404.1 | 3 MB
