selos WTPN REIHENKLEMMEN MIT PUSH-IN-ANSCHLUSS
WTPN-Reihenklemmen vereinen innovative Push-In-Anschlusstechnik mit kompakter Bauform, leistungsstarkem Kontaktsystem und einem durchdachten Gesamtkonzept.
MÜHELOSE, ZUVERLÄSSIGE UND ZUKUNFTSFÄHIGE STROMVERTEILUNG – ÜBERALL!
Als zuverlässiger Experte für Reihenklemmentechnik hat Wieland zuverlässige Verbindungstechnik zu einem Teil seiner DNA gemacht. Jetzt setzen wir mit den WTPN-Reihenklemmen für DIN-Schienen neue Maßstäbe, indem wir modernste PUSH-IN-Technologie mit intelligentem Produktdesign kombinieren.
Das Ergebnis: werkzeuglose Verdrahtung, reduzierte Installationszeit und minimierter Lagerbedarf. Mit vibrationssicheren, wartungsfreien Verbindungen und hoher Kontaktkraft ist WTPN ideal für die Niederspannungsstromverteilung in anspruchsvollen Industrieumgebungen.

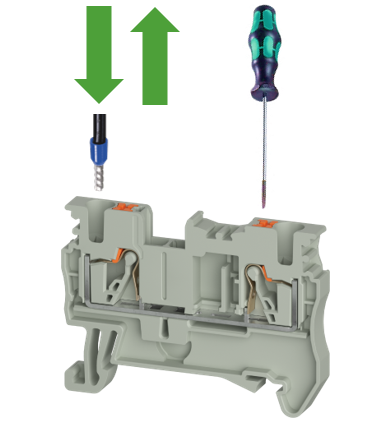

ANSCHLUSS MIT ODER OHNE WERKZEUG
- Leiter mit Aderendhülse oder starre Leiter direkt stecken
- Anschluss von feindrähtigen Leitern mit einem Schlitz- oder Kreuzschlitzschraubendreher
- Intuitiver, vibrationssicherer Leiteranschluss
PLATZSPARENDES DESIGN
- Hohe Dichte bei nur 3,5 mm, ausgelegt für bis zu 300 V, 15 A, 14 AWG
- Mehrleiter und Etagenklemmen mit bis zu 66 % Platzersparnis
- Zweireihige Brückungskanäle für einfache Verbindung (Daisy Chain)
INTEGRIERTE FUNKTIONEN
- Integrierter Testpunkt für Fehlerbehebung und Inbetriebnahme
- Integrierter Druckknopf ermöglicht das Lösen aller Leiterarten mit einem Schlitz- oder Kreuzschlitzschraubendreher
- Schraubenlose, aufsteckbare Schutzleiterklemmen
selos WTPN REIHENKLEMMEN
MIT PUSH-IN-ANSCHLUSS
Mühelose Verkabelung – mit oder ohne Werkzeug! Die selos WTPN-Klemmenblöcke verfügen über eine intuitive Push-in-Technologie für eine schnelle, werkzeuglose Kabelkonfektionierung. Massive oder mit Aderendhülsen versehene Leiter können ohne Werkzeug direkt eingeführt werden. Um die Installationszeit weiter zu verkürzen, bietet die Serie steckbare Brücken, durchgehende Streifenmarkierungen, Planungs- und Konstruktionssoftware, Beschriftungssysteme und vieles mehr.
- 2-, 3- oder 4-polige (gemeinsame) Durchgangs- und Schutzleiterklemmen
- 2- oder 3-reihige, mehrstufige Reihenklemmen
- Reihenklemmen für Sicherungen, Messerschalter und Stromwandler
- Reihenklemmen mit Sonderfunktionen – Sensor, Motor, Diode, steckbar und mehr
- Unterstützte Leiter von 0,14 mm² bis 25 mm² / 26 AWG bis 4 AWG bis zu 82 Ampere
- Und eine 3,5 mm breite Reihenklemme mit einer Nennleistung von bis zu 300 V, 15 A, 14 AWG, IEC 500 V, 17,5 A, 0,14 bis 1,5 mm², die sich perfekt für enge Platzverhältnisse eignet
TECHNISCHE DATEN
| Parameter | Wert |
|---|---|
| Leiterquerschnitte | 1.5 mm² bis 16 mm² |
| Nennstrom | bis zu 76 A (IEC) / 82 A (UL, CSA) |
| Nennspannung | bis zu 1000 V (IEC) / 600 V (UL, CSA) |

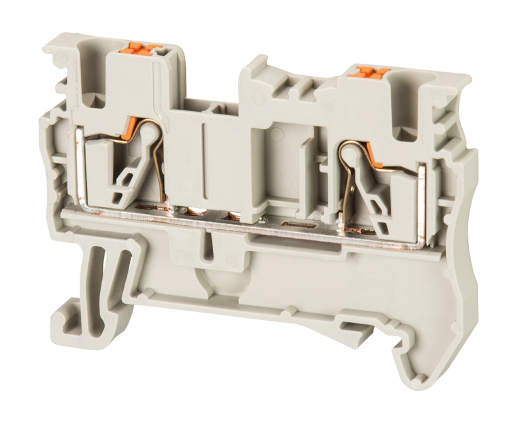

WTPN 2,5 mm² – Push-In Reihenklemme
Kompakte 5,1 mm Breite, 24 A / 800 V, wartungsfrei.
- Nennquerschnitt: 2,5 mm²
- Bemessungsstrom: 24 A
- Bemessungsspannung: 800 V
- Breite (Raster): 5,1 mm
TECHNISCHE DATEN
Elektrische Daten
Anschluss & Leitungsbereich
Mechanik & Bauform
Einsatz & Normen

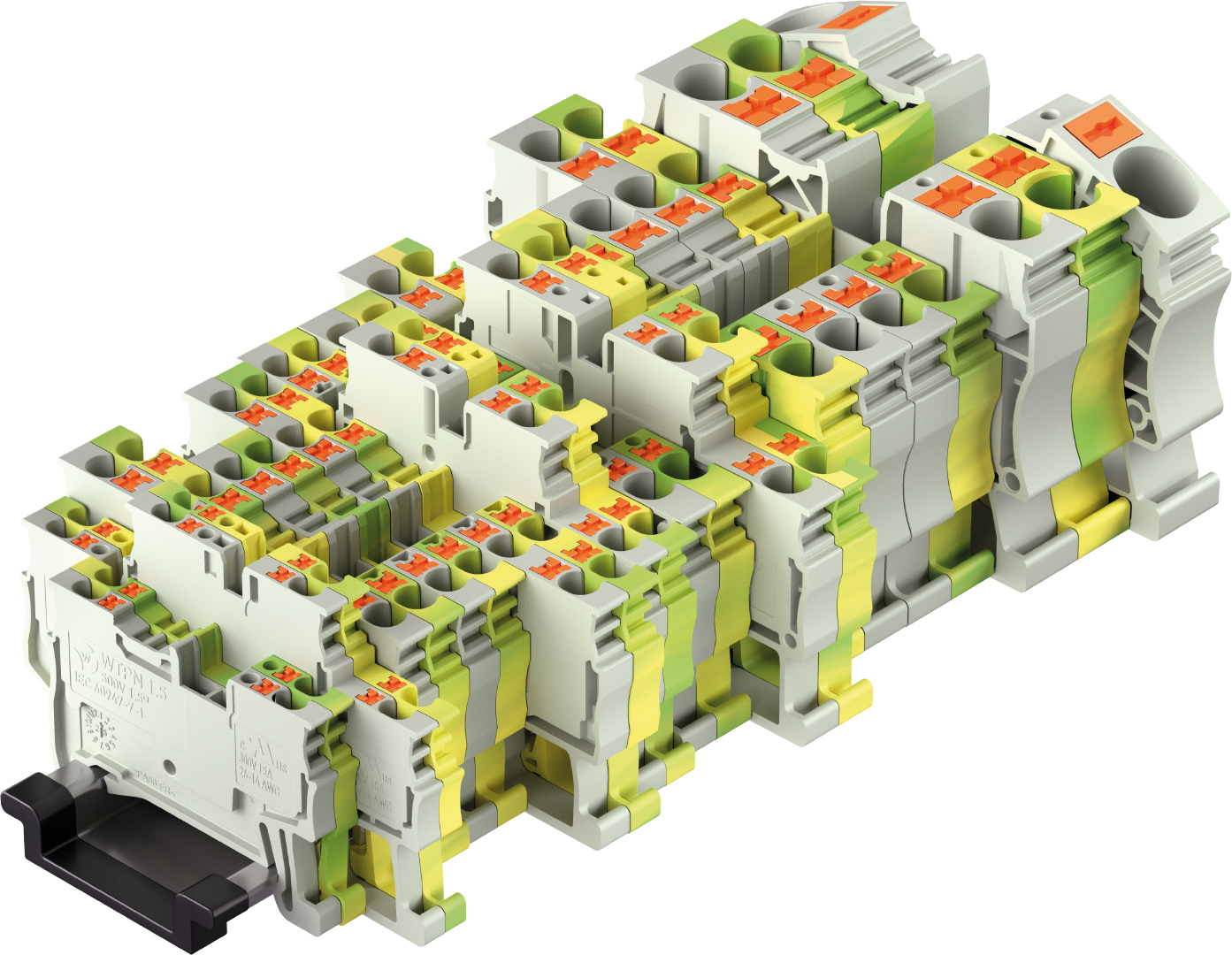

WTPN REIHENKLEMMEN – TECHNISCHES SORTIMENT AUF EINEN BLICK
Das WTPN-Sortiment bietet eine große Auswahl an Reihenklemmen, ergänzt durch ein umfassendes Zubehörprogramm. Dies ermöglicht maßgeschneiderte, platzsparende Verdrahtungslösungen für jede Anwendung – von Standardkonfigurationen bis hin zu hochgradig kundenspezifischen Installationen.
DURCHGANGSKLEMMEN
Zuverlässige Verbindung von Leitern – in Push-In (WTPN) oder Schraubausführung (WTN).
MEHRLEITERKLEMMEN
Effiziente Verdrahtung mehrerer Leiter in einer Klemme – für flexible Schaltungsaufbauten.
FUNKTIONSKLEMMEN
Für erweiterte Anwendungen wie Dioden-, Widerstands- oder Trennfunktionen.
SICHERUNGSKLEMMEN
Einfaches Absichern von Stromkreisen mit steckbaren Sicherungseinsätzen.
SCHUTZLEITERKLEMMEN
Sichere Erdung – mit automatischer PE-Verbindung beim Aufrasten auf die Tragschiene.
KLEMMEN MIT BOLZENANSCHLUSS
Für Leiter mit Ring- oder Gabelkabelschuhen – robuste Anschlusstechnik für hohe Ströme.
HOCHSTROMKLEMMEN
Leistungsstarke Anschlüsse für Querschnitte bis 240 mm² – ideal für Energieverteilung.
MESSERTRENNKLEMMEN
Ideal für Prüf-, Mess- und Wartungsarbeiten durch integrierte Trennmesser.
ETAGENKLEMMEN
Kompakte Mehrstockklemmen für maximale Verdrahtungsdichte auf kleinstem Raum.
MINI-KLEMMEN (TS 15)
Perfekt für beengte Räume und kleine Verteiler – auf TS 15-Tragschiene montierbar.
STECKBARE KLEMMEN
Steckbare Varianten für modulare Anwendungen und schnelle Austauschbarkeit.
WARUM SOLLTEN SIE SICH FÜR WTPN REIHENKLEMMEN ENTSCHEIDEN?

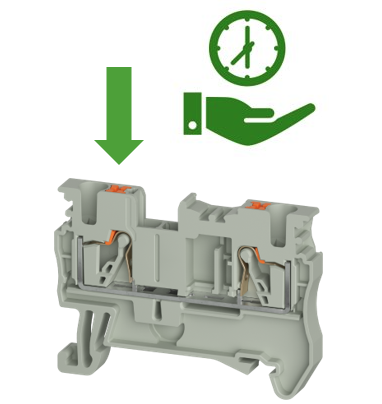

Schnelle, werkzeuglose Installation
WTPN-Reihenklemmen ermöglichen dank zuverlässiger Push-in-Technologie ein schnelles und müheloses Einführen der Drähte. Einfach den Leiter einführen – ganz ohne Werkzeug und manuelles Festziehen der Schrauben. Das spart Zeit bei der Verkabelung und erhöht die Gesamteffizienz der Installation.

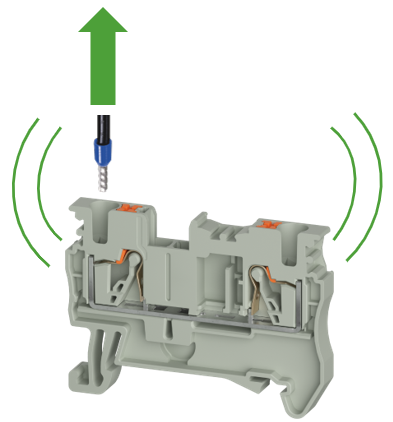

Vibrationsbeständiges Design
WTPN wurde für den Einsatz in Umgebungen mit konstanter Bewegung und mechanischer Beanspruchung entwickelt. Der vibrationssichere Federmechanismus sorgt für stabile Verbindungen – ideal für Werkzeugmaschinen, mobile Systeme sowie die Automobil- und Bahnindustrie.

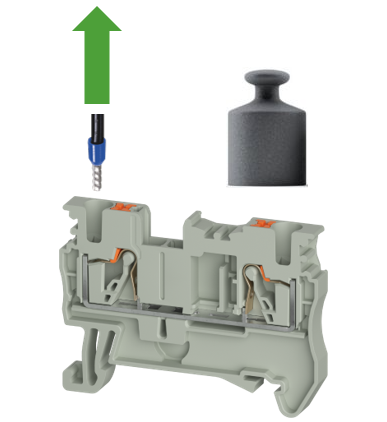

High Contact Force
Dank eines konsistenten Federmechanismus gewährleistet WTPN einen zuverlässigen elektrischen Kontakt, unabhängig von der Installationskraft des Benutzers. Dies verringert das Risiko von losen Verbindungen und verhindert potenzielle Systemausfälle.
Wartungsfreie Zuverlässigkeit
Kein Nachziehen oder zusätzliche Kontrollen erforderlich: WTPN-Klemmenblöcke behalten während ihrer gesamten Lebensdauer eine konstante Spannung bei. Der Kontakt kann mit einem Schraubendreher sicher gelöst werden, was eine sichere und effiziente Wartung gewährleistet.
Ideal für jede Verkabelungsaufgabe im Schaltschrank
Von der Signalführung bis zur Stromverteilung – WTPN-Klemmen bieten zuverlässige, werkzeuglose Verbindungen auf allen Schrankebenen.
- Signalverkabelung – Sichere und wartungsfreie Verbindungen für Systemsignale.
- Sensor-/Aktuatorverkabelung – Zuverlässige Integration von Feldgeräten in Automatisierungsumgebungen.
- Standardverkabelung – Universelle Lösung für schrankinterne Verbindungen.
- Stromverteilung – Kompaktes Design ermöglicht effiziente Energieverteilung.
- Stromeinspeisung – Werkzeuglose Verbindungen reduzieren die Installationszeit.
SMARTE KONNEKTIVITÄT BEGINNT HIER – DAS ZUKUNFTSFÄHIGE ECOSYSTEM FÜR REIHENKLEMMEN
Die WTPN-Serie ist Teil unseres modernisierten, digitalisierten Ökosystems und bietet:
PLANEN, KONFIGURIEREN UND BESTELLEN SIE KLEMMENLEISTEN IN EINEM ARBEITSSCHRITT
Mit unserer intuitiven CLICK2BUY-Software können Sie Ihre Reihenklemmen schnell und nahtlos planen. Das Konfigurationstool führt Sie durch jeden Schritt – von der Auswahl der richtigen Komponenten bis zur Erstellung Ihrer Bestellung. Ein übersichtliches, visuelles Modell sorgt für Transparenz und ermöglicht die direkte Online-Bestellung mit nur einem Klick.
KLAR KENNZEICHNEN UND IDENTIFIZIEREN MIT INDIVIDUELL BESCHRIFTETEN LEISTEN
Klar gekennzeichnete Reihenklemmen sind in jedem Schaltschrank unverzichtbar. Mit unserem leistungsstarken Beschriftungssystem können Sie individuelle Kennzeichnungen wie Klebeetiketten, Anhänger oder Kabelmarkierer anbringen – ganz nach Ihren Verkabelungsanforderungen. Vorgefertigte und beschriftete Leisten machen die Installation schneller, sicherer und übersichtlicher.
VERVOLLSTÄNDIGEN SIE IHRE KONFIGURATION MIT INTELLIGENTEM ZUBEHÖR
Von Trennwänden bis hin zu Teststeckern – unser umfangreiches Zubehörsortiment bietet Ihnen alles, was Sie zur Vervollständigung Ihrer Reihenklemmenkonfiguration benötigen. Alle Komponenten sind auf Kompatibilität und Benutzerfreundlichkeit ausgelegt und tragen zu einer übersichtlichen Anordnung, zuverlässigen Leistung und vereinfachten Wartung während des gesamten Produktlebenszyklus bei.
